مقایسه سنسورهای Piezoelectric، Load Cell و Bending Plate در سیستم‌های WIM

سیستم‌های توزین در حال حرکت (WIM) به منظور اندازه‌گیری وزن محورها و وزن ناخالص وسایل نقلیه بدون توقف آن‌ها توسعه یافته‌اند. دقت و عملکرد این سیستم‌ها تا حد زیادی به نوع حسگر وزن مورد استفاده وابسته است. در میان فناوری‌های رایج WIM، سه گروه اصلی حسگرها عبارت‌اند از:

1. سنسورهای Piezoelectric
2. سنسورهای Bending Plate
3. سنسورهای Load Cell

هر یک از این فناوری‌ها دارای مکانیزم عملکرد، هزینه، دقت و الزامات نگهداری متفاوتی هستند و انتخاب آن‌ها تابع هدف پروژه، حجم ترافیک، سطح دقت مورد نیاز و شرایط محیطی است.

1. سنسورهای Piezoelectric

مکانیزم عملکرد

این حسگرها بر پایه اثر پیزوالکتریک کار می‌کنند. هنگامی که نیروی چرخ خودرو بر ماده پیزوالکتریک وارد می‌شود، ولتاژی متناسب با نیروی اعمالی تولید می‌شود. سیستم WIM از این ولتاژ برای تخمین بار محور استفاده می‌کند.

سه نوع اصلی از این حسگرها عبارت‌اند از:

• Piezopolymer
• Piezoceramic
• Piezoquartz

در میان آن‌ها، Piezoquartz جدیدترین و دقیق‌ترین فناوری محسوب می‌شود.

مزایا

هزینه نصب پایین

طبق گزارش FHWA، هزینه اولیه نصب Piezoelectric حدود 9000 دلار به ازای هر خط عبور است که کمترین مقدار در بین فناوری‌های رایج WIM محسوب می‌شود.

نصب آسان

نیاز به برش باریک در روسازی دارد و عملیات نصب نسبتاً سریع است.

مناسب برای ترافیک سنگین

به دلیل هزینه کم، امکان استفاده در شبکه‌های گسترده پایش ترافیک وجود دارد.

قابلیت تشخیص محور

علاوه بر وزن، برای تعیین تعداد محورها و سرعت خودرو نیز استفاده می‌شود.

معایب

حساسیت بالا به دما

عملکرد بسیاری از حسگرهای Piezoelectric تحت تأثیر تغییرات دمایی قرار می‌گیرد.

وابستگی شدید به کیفیت روسازی

ناهمواری روسازی باعث افزایش بارهای دینامیکی و کاهش دقت اندازه‌گیری می‌شود.

عمر مفید کمتر

طبق مطالعات FHWA عمر متوسط این حسگرها حدود 4 سال گزارش شده است.

دقت پایین‌تر

خطای اندازه‌گیری وزن ناخالص خودرو (GVW) معمولاً در حدود ±15% است.

Piezoquartz؛ نسل پیشرفته Piezoelectric

مطالعات اخیر نشان داده‌اند که Piezoquartz توانسته بسیاری از محدودیت‌های نسل‌های قبلی را برطرف کند.

مزایای اصلی:

• پایداری حرارتی بسیار بالا
• عمر مفید بیش از 15 سال
• دقت نزدیک به Bending Plate
• عملکرد مناسب در سرعت‌های بالا

شرکت Enviko و همچنین نتایج پروژه LTPP آمریکا نشان داده‌اند که سنسورهای Quartz قادر به تولید داده‌های تحقیقاتی با کیفیت بالا هستند.

2. سنسورهای Bending Plate

مکانیزم عملکرد

در این فناوری یک صفحه فولادی (Weigh Pad) درون روسازی نصب می‌شود. عبور چرخ باعث خم‌شدن صفحه می‌شود و کرنش‌سنج‌های نصب‌شده در زیر صفحه میزان تغییر شکل را اندازه‌گیری می‌کنند. سپس نیروی واردشده از روی کرنش ثبت‌شده محاسبه می‌شود.

مزایا

دقت نسبتاً بالا

خطای وزن ناخالص خودرو معمولاً حدود ±10% است.

عملکرد پایدار

در مقایسه با Piezoelectric، تأثیر تغییرات محیطی کمتر است.

مناسب برای کاربردهای تحقیقاتی

در پروژه‌های FHWA و LTPP از Bending Plate به عنوان یکی از فناوری‌های تولید داده با کیفیت پژوهشی استفاده شده است.

معایب

هزینه بالا

هزینه اولیه حدود 20,000 دلار برای هر خط عبور گزارش شده است.

نصب پیچیده

نیازمند ساخت فونداسیون و قاب فلزی در روسازی است.

عمر متوسط

عمر مفید معمولاً حدود 6 سال است.

نیاز به نگهداری دوره‌ای

کرنش‌سنج‌ها و اتصالات مکانیکی نیازمند بازرسی منظم هستند.

3. سنسورهای Load Cell

مکانیزم عملکرد

Load Cell ها از المان‌های کرنش‌سنج نصب‌شده روی تیرهای برشی (Shear Beam) استفاده می‌کنند. بار وارد شده باعث ایجاد کرنش در المان شده و سیگنال الکتریکی متناظر تولید می‌شود. این سیگنال مستقیماً به وزن محور تبدیل می‌شود.

مزایا

بالاترین دقت

مطالعات FHWA و مقاله Muždeka نشان می‌دهند که Load Cell دقیق‌ترین فناوری WIM محسوب می‌شود.

دقت معمول:

• خطای GVW حدود ±6%

که بهترین عملکرد را در میان فناوری‌های رایج WIM ارائه می‌دهد.

پایداری بلندمدت

• عمر مفید حدود 12 سال
• قابلیت تحمل بارهای سنگین
• عملکرد پایدار در شرایط مختلف ترافیکی

مناسب برای کاربردهای قانونی و کنترلی

در بسیاری از ایستگاه‌های غربالگری تخلفات اضافه بار از Load Cell استفاده می‌شود.

معایب

بالاترین هزینه

هزینه نصب اولیه حدود 50,000 دلار برای هر خط عبور است.

عملیات عمرانی گسترده

نیازمند ساخت فونداسیون بتنی و محفظه نصب (Vault) است.

زمان نصب طولانی

به دلیل حجم زیاد عملیات اجرایی، نصب و راه‌اندازی پیچیده‌تر از دو فناوری دیگر است.

مقایسه عملکرد سه فناوری

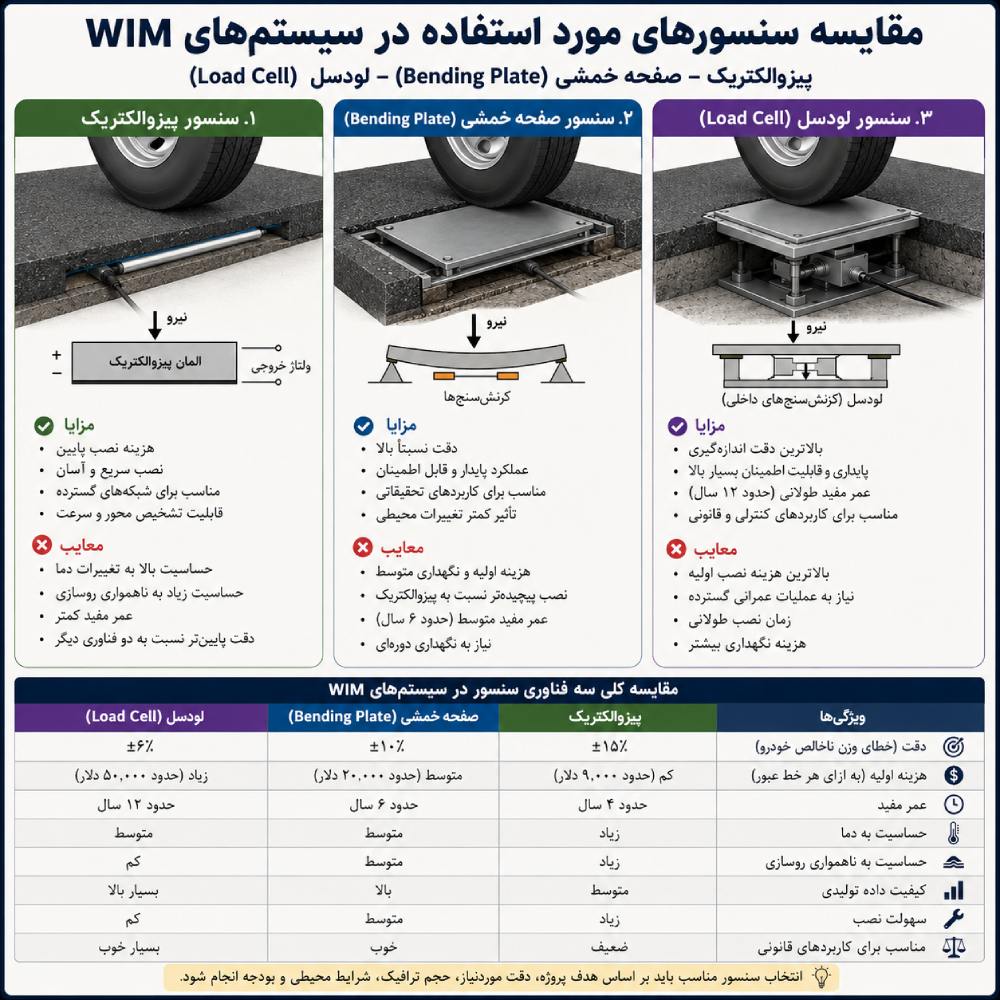

اطلاعات جدول بر اساس گزارش FHWA و مطالعات مقایسه‌ای WIM تدوین شده است.

جمع‌بندی

انتخاب حسگر مناسب در سیستم‌های WIM تابع توازن میان دقت، هزینه و دوام است. سنسورهای Piezoelectric به دلیل هزینه پایین و نصب آسان برای پایش گسترده ترافیک مناسب هستند، اما دقت و طول عمر محدودتری دارند. سنسورهای Bending Plate راهکاری میانی محسوب می‌شوند و دقت نسبتاً بالایی را با هزینه متوسط ارائه می‌کنند.

در مقابل، Load Cell ها بالاترین دقت و قابلیت اطمینان را فراهم می‌کنند و برای کاربردهای کنترلی، پژوهشی و وزن‌کشی دقیق بهترین گزینه هستند، هرچند هزینه نصب و نگهداری آن‌ها به‌مراتب بیشتر است. همچنین نسل جدید Piezoquartz توانسته فاصله عملکردی میان Piezoelectric و Bending Plate را کاهش دهد و به یکی از فناوری‌های محبوب WIM مدرن تبدیل شود.

نتیجه نهایی: اگر معیار اصلی «دقت» باشد، Load Cell بهترین گزینه است؛ اگر «هزینه و پوشش گسترده شبکه» مدنظر باشد، Piezoelectric انتخاب مناسب‌تری خواهد بود؛ و اگر «تعادل میان هزینه و دقت» اهمیت داشته باشد، Bending Plate یا Piezoquartz بهترین انتخاب محسوب می‌شوند.
