سامانه توزین حین حرکت
WIM
کنترل هوشمند وزن در حرکت؛ تضمین ایمنی، شفافیت و عدالت وزنی برای معادن و شبکه راه‌های کشور.
سامانه توزین در حال حرکت جاده ای (WIM) چیست؟
جمع آوری طیف گسترده ای از اطلاعات ترافیک به صورت آنلاین به ما دید تقریبا جامعی از جریان ترافیک می دهد. این مسئله می تواند کمک کند که پل ها و جاده های مدرنی طراحی شده و از جاده های فعلی نیز به خوبی مراقبت و نگه داری شود. علاوه بر این مانیتورینگ جاده ها باعث افزایش امنیت ترافیک و بهبود حرکت جریان ترافیک می شود. ابزار WIM (Weigh in Motion) می تواند یک نظارت انعطاف پذیر از ترافیک را ارائه دهد که قابل اتکا، دقیق و بدون نیاز به نگه داری است.
مشخصات فنی سامانه WIM
قابلیت پردازش حجم بسیار بالای اطلاعات و تخمین دقیق وزن خودروها به صورت برخط
استفاده از دو پلاتفرم به جای یک پلاتفرم برای رسیدن به دقت‌های بالاتر
خطای توزین کمتر از ۵٪±، توزین محوری زیر ۱۰٪± ← کلاس A(5) برای اعمال قانون مستقیم
عدم وابستگی دقت و صحت سیستم به ناهمواری سطح جاده بدلیل عرض زیاد پلتفرم‌ها
عدم وابستگی دقت و صحت سیستم به نوع سیستم تعلیق خودروها
عدم تاثیرپذیری دقت و صحت سیستم از نوع و شکل تایر خودروها
دقت و صحت یکنواخت در تمام طول پلتفرم
استفاده از سنسورهای فرکانس بسیار بالا برای رسیدن به دقت توزین محوری مطابق با COST323 در سرعت های بالا
قابلیت نصب مطابق با شیب جاده (کمترین اصلاح مسیر)
کاهش وابستگی به تجهیزات و فن‌آوری خارجی
عدم تغییر دقت و صحت سیستم در فصول مختلف و با تغییر باد لاستیک وسیله نقلیه
طراحی سیستم برای طول عمر مفید حداقل ۱۰ سال
قابلیت توزین به صورت استاتیک با خطای ۰/۵ درصد
تعویض قطعات در زمان بسیار کم و سرعت نصب بالا
خطای اندازه‌گیری سرعت کمتر از ۳٪±
نصب سامانه WIM در چه نوع جاده هایی امکان پذیر است؟

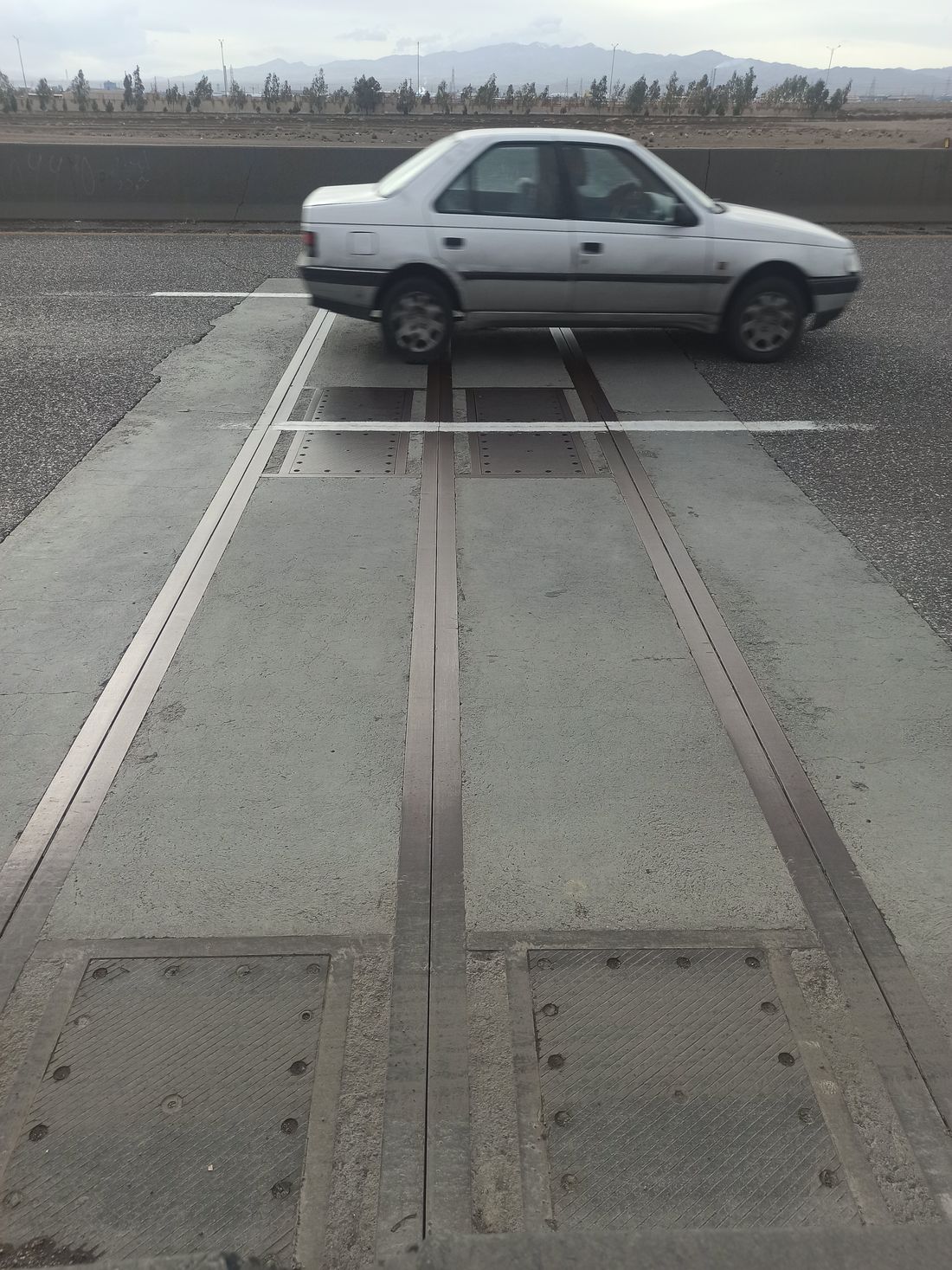

سنسورهای WIM می تواند در تمام انواع سطوح جاده ای مثل آسفالت سخت، آسفالت معمولی و سیمانی نصب شود.
نصب این محصول سریع است؛ آنها به هیچ تمهیدات پیچیده ای برای نگهداری در مورد سطح جاده ها و یا تعمیر و بازبینی های کوتاه مدت نیاز ندارند. روکش بیرونی سنسورها می تواند طوری تنظیم شود که بر روی سطح جاده قرار بگیرد. با تکیه بر ثبات بسیار بالای اندازه گیری و مقاومت سنسورها، نیازی به کالیبراسیون به طور مداوم وجود ندارد. لذا شما می توانید به طور کامل بر روی کیفیت اطلاعات سنسورهای یک سیستم WIM اعتماد کنید.
به سطح جـــاده
وابسته نیست
این سامانه چه مشکلاتی را حل می‌کند؟
کاهش تخریب روسازی با کنترل علمیِ اضافه‌بار (ESAL محور).
اجرای قانون هدفمند: تمرکز بر کلاس‌ها/پلاک‌های پرتخلف به‌جای کنترل عمومی پرهزینه.
شفافیت زنجیره حمل معدن (حجم/وزن/کلاس/مسیر/زمان) و جلوگیری از هدررفت منابع.
سرعت مجاز وسایل نقلیه جهت توزین دقیق توسط سامانه WIM چه میزان میباشد؟
سنسورهای پیشنهادی شرکت فرد ایران با تحت پوشش قراردادن رنج سرعت ۰ تا ۲۵۰ کیلومتر بر ساعت وسیله نقلیه، تحت تأثیر شرایط آب و هوایی مثل تغییر گسترده دما یا رطوبت یا باران یا نور آفتاب قرار نمی گیرد. لذا این سنسورها در ترکیب با دیتالاگر می تواند نتایج بسیار دقیق و مورد اعتمادی را در طی گذشت سالیان متمادی به شما تحویل دهد.
هم‌راستا با OIML R134 و ASTM E1318 – قابلیت ارائه گزارش 17025 برای اعتبارسنجی قانونی.

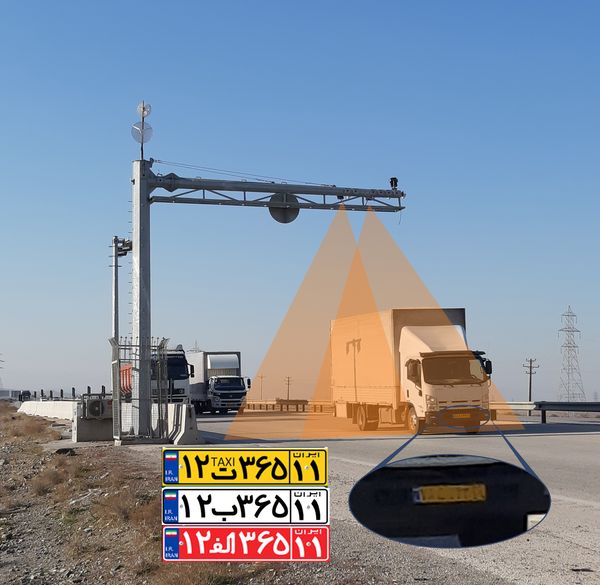

همجوشی WIM با LiDAR/ANPR/GeoAI برای کشف تقلب، کلاس و تصحیح آف‌سنتر.

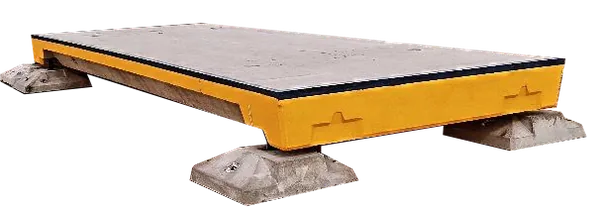

باسکول‌های پیش‌تنیده و تجربه ملی در پروژه‌های راهبردی کشور.

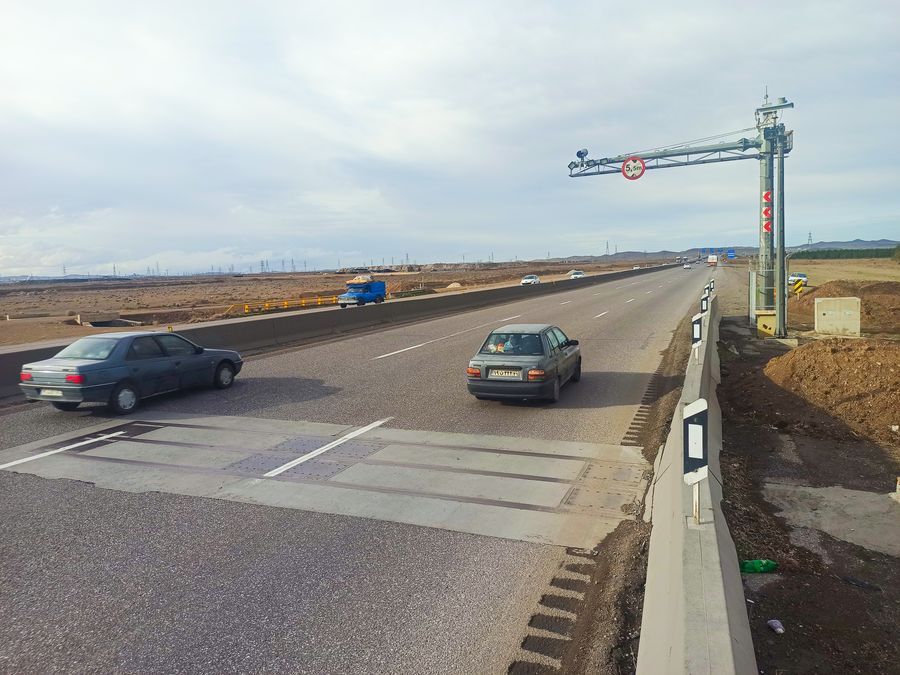

پروژه های اجرایی سامانه WIM توسط شرکت فرد ایران
از جمله برخی از این پروژه ها می توان به پروژه های WIM استان های خراسان رضوی، آذربایجان شرقی، آذربایجان غربی، اردبیل، ایلام، همدان، استان چهارمحال بختیاری، استان کهگیلویه و بویراحمد و … اشاره نمود.
12 JAN 2023
مجری بزرگترین پروژه ITS کشور در حوزه ۶۵ سامانه توزین در حال حرکت جاده ای
11 JAN 2023
صادرات ۱۸۰ دستگاه WIM
10 JAN 2023
برنده مناقصه ۲۰ سیستم توزین در حال حرکت (WIM) برای سازمان حمل و نقل و پایانه های کل کشور
کیس‌استادی واقعی – سه سامانه WIM
(در دوره یک ماهه)
۱-(ملایر–همدان)
۸۶۴,۲۷۸ مجموع تردد
سهم سنگین: ۱۵.۳٪
مجموع اضافه‌وزن: ۳۴.۱ میلیون کیلوگرم
۲-(ماکو–ایواوغلی)
۵۰۷,۷۵۸ مجموع تردد
سهم سنگین: ۷٪
مجموع اضافه‌وزن: ۳.۷۸ میلیون کیلوگرم
۳-(سمنان–دامغان)
۸۳۳,۳۸۶ مجموع تردد
سهم سنگین: ۲۷.۶٪
مجموع اضافه‌وزن: ۹.۵۲ میلیون کیلوگرم
استانداردها و انطباق
OIML R134
Legal Metrology
ASTM E1318
Performance Classes
ISO/IEC 17025
گزارش عدم‌قطعیت / کالیبراسیون
Integration
LiDAR • ANPR • GeoAI
برای مناقصات دولتی و پروژه‌های معادن، «قابلیت استناد قانونی» و «داده‌های کالیبره‌شده» مزیت رقابتی تعیین‌کننده است.
فرآیند طراحی سامانه توزین در حال حرکت (WIM)
مطالعات پایه و شناسایی نیازها
طراحی شبکه تجهیزات و ارتباطات
انتخاب فناوری و تجهیزات سامانه (لودسل)
طراحی نرم‌افزار و پردازش داده‌ها
طراحی مکان‌یابی و زیرساخت‌های عمرانی
کالیبراسیون و تست میدانی
آموزش و بهره‌برداری
ویدئوی یک‌دقیقه‌ای (نصب WIM)

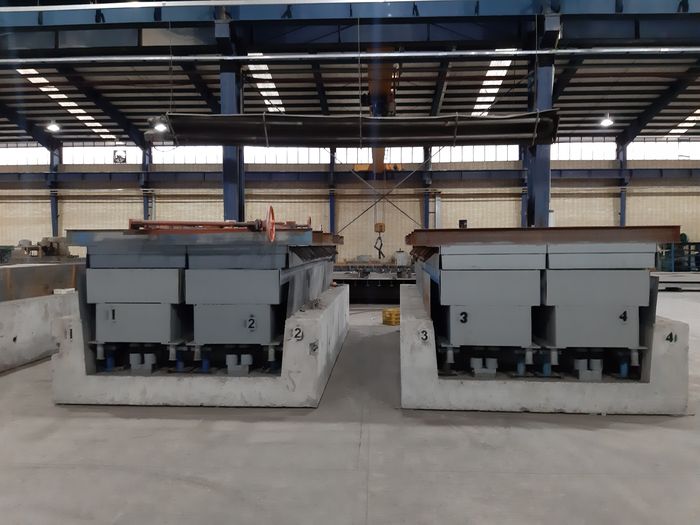

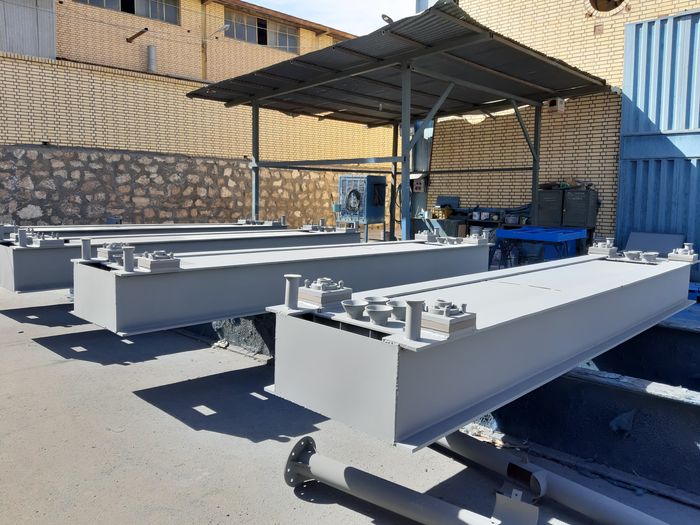

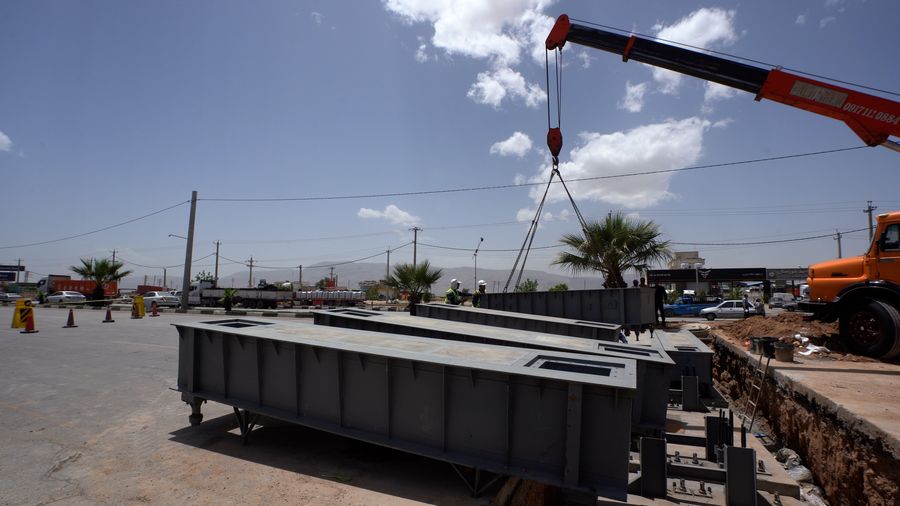

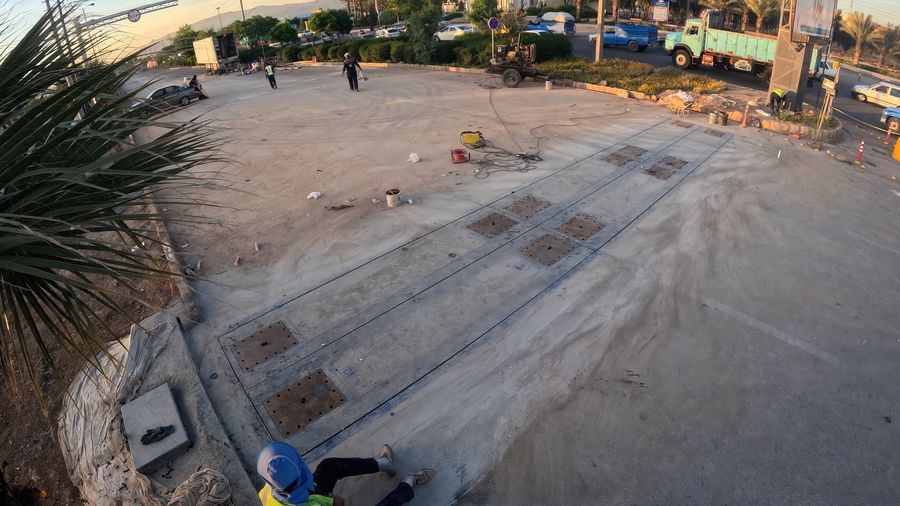

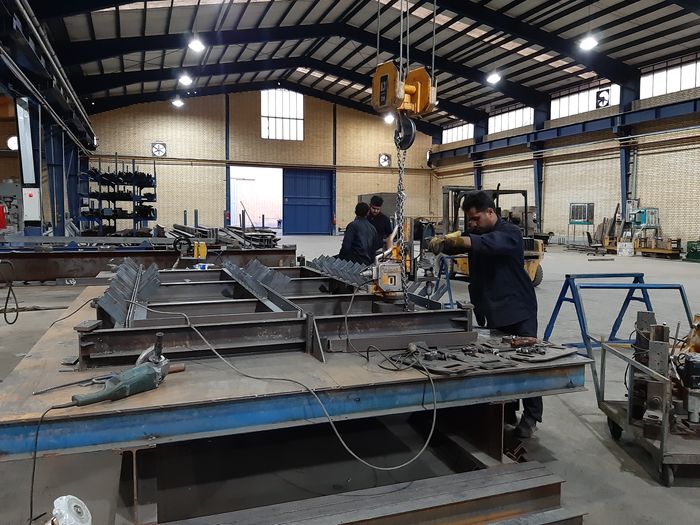

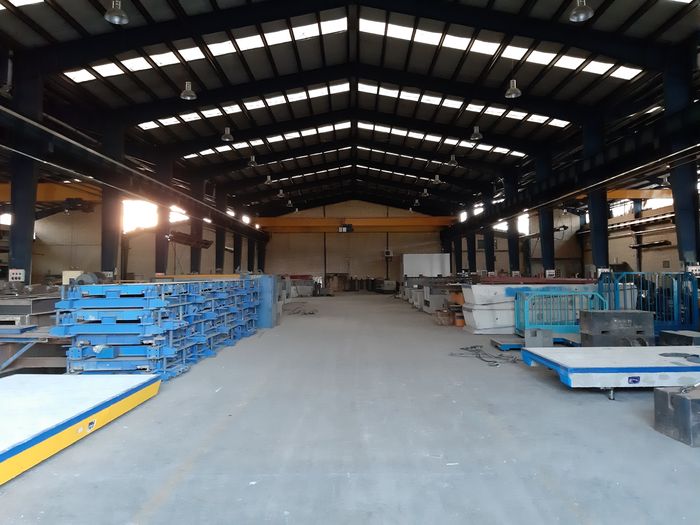

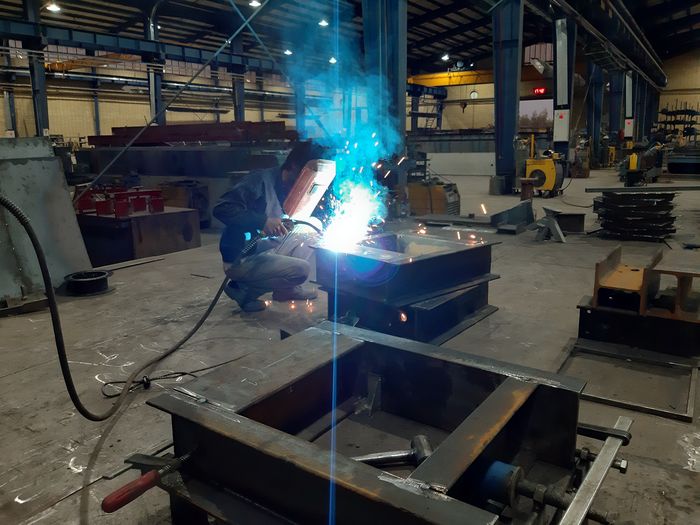

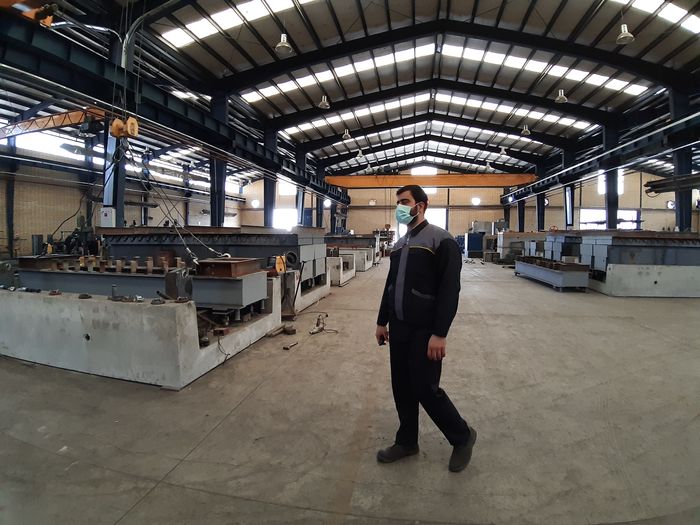

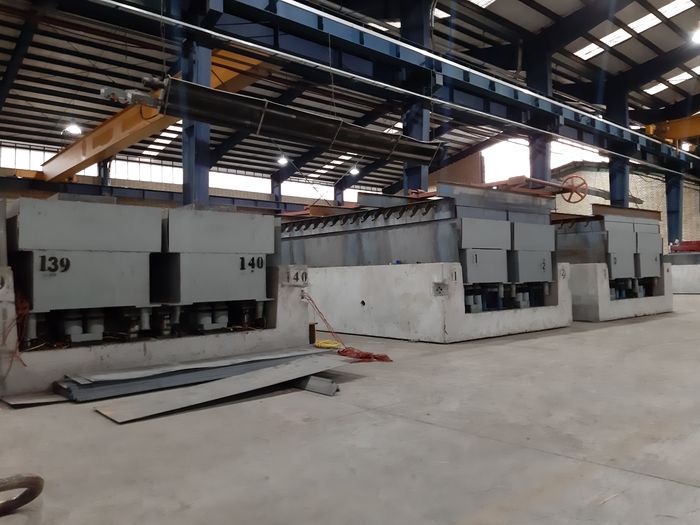

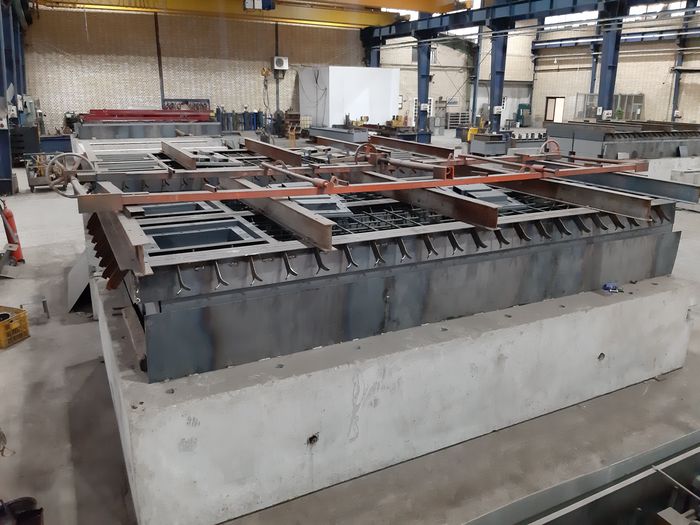

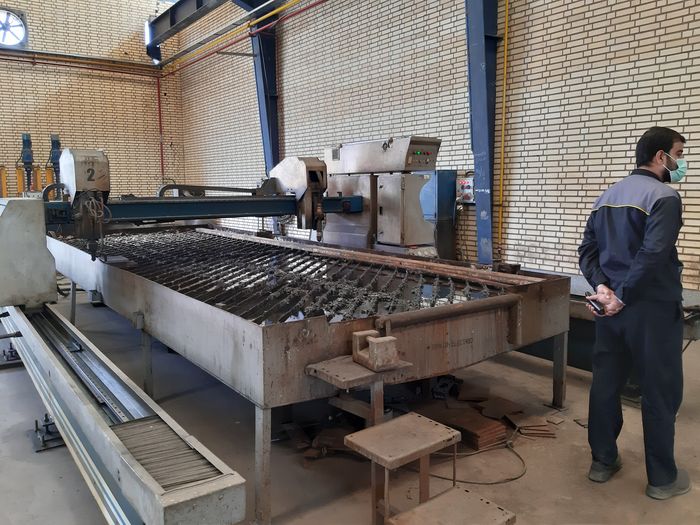

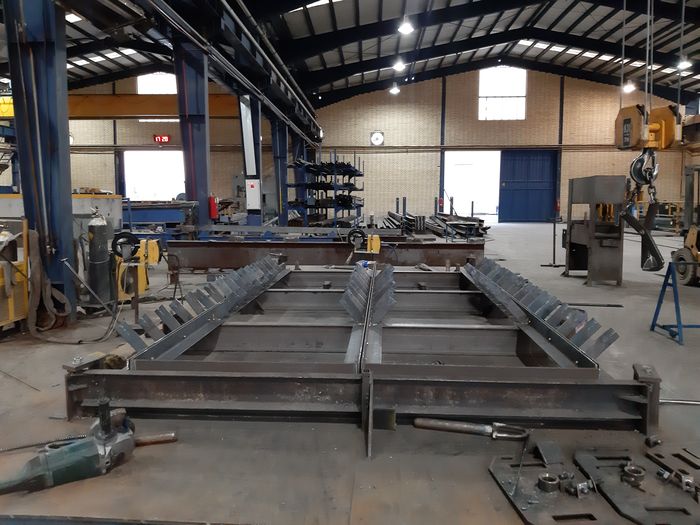

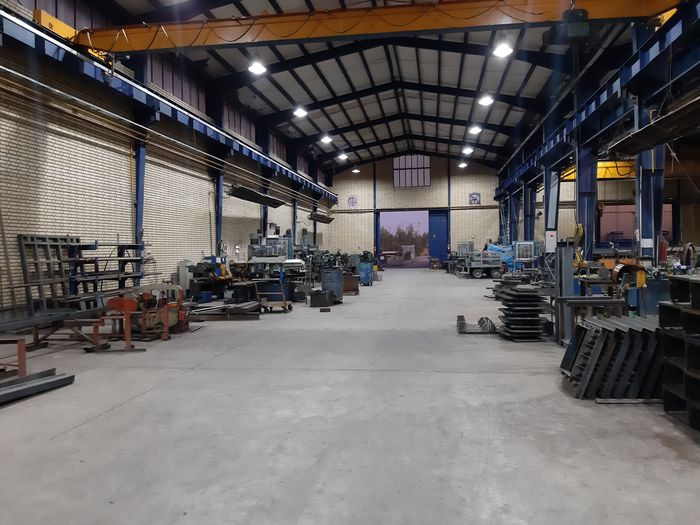

بخش عکس های نمونه از سامانه WIM
مشاهده بیشتر
فرم در خواست مشاوره تخصصی
تیم مهندسی «فرد» آماده ارائه راهکارهای اختصاصی در زمینه طراحی، نصب و راه‌اندازی سیستم‌های توزین جاده‌ای، WIM و سامانه‌های هوشمند حمل‌ونقل است. فرم زیر را تکمیل کنید تا کارشناسان ما در کوتاه‌ترین زمان با شما تماس بگیرند.
مشاوره در انتخاب و طراحی سیستم WIM
دریافت اطلاعات فنی و کاتالوگ محصولات
درخواست بازدید و بررسی محل نصب
درخواست قیمت و پیشنهاد فنی – مالی
مشاوره درباره ارتقاء یا به‌روزرسانی سیستم موجود
مشاوره برای پروژه‌های خاص یا سفارشی
جای‌گذاری فرم تماس در همین بلوک
مشتریان بزرگ شرکت فرد ایران
ویژگی های شاخص طراحی سامانه WIM در ایران:
دقت بالا در ترافیک‌های پرتردد
قابلیت عملکرد در اقلیم‌های متنوع (گرم، کوهستانی، مرطوب)
سازگاری با شهرک‌های صنعتی و منابع بار در اطراف مسیر
اتصال به سامانه‌های ITS ملی برای آینده (حمل‌ونقل هوشمند)
هزینه بهره‌برداری و نگهداری پایین به دلیل دوام بالای لودسل‌ها
چرا سامانه‌های فرد ایران با استانداردهای اروپایی مطابقت دارند؟
پایبندی به الزامات قانونی
بین‌المللی
استفاده از راهکارهای مهندسی
مطابق با COST 323
پوشش الزامات ISO/IEC 17025
در کالیبراسیون
هم‌راستایی با اهداف مترولوژی
قانونی در ایران
سوالات متداول
WIM یا Weigh-In-Motion سیستمی است که وزن وسایل نقلیه را در حین حرکت و بدون نیاز به توقف اندازه‌گیری می‌کند. این فناوری برای کنترل بارمحور، مدیریت ترافیک، کاهش آسیب به زیرساخت‌های جاده‌ای و اجرای قوانین حمل‌ونقل کاربرد دارد.
دقت این سیستم‌ها بسته به نوع سنسور و شرایط نصب بین ±۲ تا ±۵ درصد متغیر است. در پروژه‌های کالیبره‌شده و نصب استاندارد، این دقت می‌تواند به کمتر از ±۲٪ نیز برسد.
خیر. سیستم‌های WIM علاوه بر بزرگراه‌ها، در ورودی شهرها، پایانه‌های باربری، ایستگاه‌های عوارضی، گلوگاه‌های ترافیکی و حتی در مبادی ورودی صنایع بزرگ نیز قابل استفاده‌اند.
زمان نصب بسته به نوع پروژه و زیرساخت محل متفاوت است، اما در پروژه‌های معمولی بین ۳ تا ۷ روز کاری زمان نیاز دارد.
خیر، نگهداری آن بسیار ساده است. معمولاً بازبینی دوره‌ای سالانه و کالیبراسیون طبق دستورالعمل فنی برای حفظ دقت سیستم کافی است.
بله، سیستم‌های WIM شرکت «فرد» قابلیت اتصال و یکپارچه‌سازی با سامانه‌های ITS، نرم‌افزارهای مدیریت ترافیک، سیستم‌های دوربین پلاک‌خوان و مراکز کنترل داده را دارند.
